DAF XF Euro 6
Yolcu tarafındaki alt konsolda, sağ alt köşede, ayak hizasındaki kapağın arkasında.
Kapak arkasındaNasıl ulaşılır?
- Yolcu kapısını açın.
- Alt konsolun sağ alt köşesindeki kapağı çıkarın.
- Soket kapağın arkasındadır; cihazı takın.
OBD Soket Yerleri
Aracınızın OBD Soketini Bulun
NITRO OBDTALK cihazını takmadan önce soketin yerini öğrenin. Markanızı seçin ya da modelinizi arayın.
OBD
OBD soketi nasıl görünür?

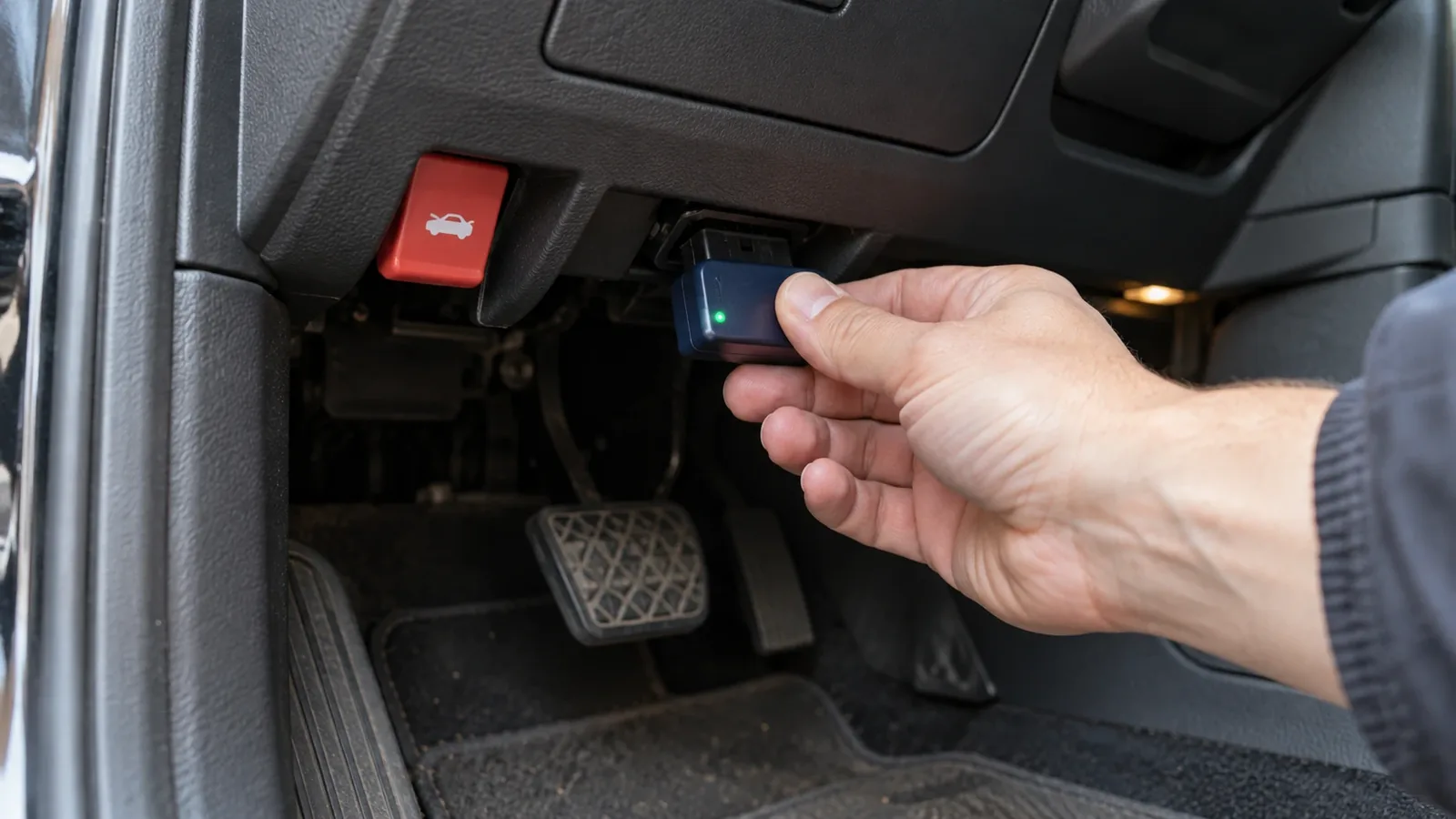

Soket, iki sıra pinli yamuk biçimli bir yuvadır. Ağır vasıtalarda genelde bir kapağın arkasında, binek araçlarda çoğunlukla sürücü ayak boşluğunun üstündedir.
- Cihazı kontak kapalıyken takın, sonra kontağı açın.
- Soketi göremiyorsanız fener kullanın; çoğu zaman panelin alt yüzüne, aşağı bakacak şekilde yerleştirilmiştir.
- Kapaklı soketlerde kapağı zorlamayın; mandal ya da tırnakla açılır.
DAF XG / XG+ / XF (yeni nesil)
Yolcu tarafında, ayak boşluğunun önündeki ızgaralı alt panelin arkasında, sigorta kutusunun solunda. Soket mavidir.
Kapak arkasındaNasıl ulaşılır?
- Yolcu kapısını açın.
- Ayak boşluğunun önündeki ızgaralı alt paneli üstten tutup kendinize doğru çekerek çıkarın.
- Mavi soket sigorta kutusunun solundadır; cihazı takın.
Isuzu N serisi Euro 6
Sürücü tarafında, alt gösterge panelinde, fren pedalının üst hizasında.
AçıktaNasıl ulaşılır?
- Sürücü kapısını açın.
- Fren pedalının üstündeki alt panele bakın; gerekirse fener kullanın.
- Soket açıktadır; cihazı takın.
Iveco Eurocargo
Sürücü tarafında, direksiyon kolonu ile sürücü kapısı arasında, gösterge panelinin alt kısmında.
Nasıl ulaşılır?
- Sürücü kapısını açın.
- Direksiyon ile kapı arasındaki panelin alt kısmına bakın.
- Soket diz hizasının altındadır; cihazı takın.
Iveco S-Way
Yolcu tarafındaki ön panelde, Eco düğmesi ve 24 V prizle aynı kapağın altında.
Kapak arkasındaNasıl ulaşılır?
- Yolcu tarafına geçin.
- Yolcu önündeki paneldeki kapağı açın.
- Soket Eco düğmesi ve 24 V prizin yanındadır; cihazı takın.
Iveco Stralis
Yolcu tarafındaki ön panelde, açılır bir kapağın arkasında.
Kapak arkasındaNasıl ulaşılır?
- Yolcu tarafına geçin.
- Yolcu önündeki alt paneldeki açılır kapağı indirin.
- Soket kapağın arkasındadır; cihazı takın.
MAN TGL / TGM
Sürücü tarafında, direksiyon kolonunun solunda, alt panelde.
Nasıl ulaşılır?
- Sürücü kapısını açın.
- Direksiyon kolonunun solundaki alt panele bakın; soket kapakla kapalı olabilir.
- Cihazı kontak kapalıyken takın.
MAN TGX / TGS
Sürücü tarafında, direksiyonun solunda, küçük bir plastik kapağın arkasında.
Kapak arkasındaNasıl ulaşılır?
- Direksiyon kolonunun sol altına bakın.
- Küçük plastik kapağı çekip çıkarın.
- Soket kapağın arkasındadır; cihazı takın.
MAN TGX / TGS (yeni nesil)
Sürücü tarafında, direksiyon kolonunun solunda, alt paneldeki "OBD" kapağının arkasında.
Kapak arkasındaNasıl ulaşılır?
- Sürücü kapısını açın.
- Direksiyon kolonunun solundaki alt paneldeki küçük kapağı açın.
- Soket kapağın arkasındadır; cihazı kontak kapalıyken takın.
Mercedes-Benz Actros MP4
Yolcu tarafında, ön panelin alt kenarında, küçük bir kapağın arkasında.
Kapak arkasındaNasıl ulaşılır?
- Yolcu kapısını açın ve ön panelin alt kenarına alttan bakın.
- Küçük siyah kapağı aşağı doğru açın.
- Mavi soket kapağın arkasındadır; cihazı takın.
Mercedes-Benz Antos
Yolcu tarafında, ön panelin alt kenarında, küçük bir kapağın arkasında.
Kapak arkasındaNasıl ulaşılır?
- Yolcu kapısını açın ve ön panelin alt kenarına alttan bakın.
- Küçük kapağı aşağı doğru açın.
- Soket kapağın arkasındadır; cihazı takın.
Mercedes-Benz Arocs
Yolcu tarafında, ön panelin alt kenarında, küçük bir kapağın arkasında.
Kapak arkasındaNasıl ulaşılır?
- Yolcu kapısını açın ve ön panelin alt kenarına alttan bakın.
- Küçük kapağı aşağı doğru açın.
- Soket kapağın arkasındadır; cihazı takın.
Mercedes-Benz Atego III / Atego Euro 6
Sürücü önündeki alt panelde, direksiyon kolonunun hemen sağında, küçük bir kapağın arkasında.
Kapak arkasındaNasıl ulaşılır?
- Direksiyon kolonunun sağ altına, kontak ile el freni kolu arasına bakın.
- Paneldeki küçük kapağı açın.
- Mavi soket kapağın arkasındadır; cihazı takın.
Renault Trucks C
Sürücü tarafında, panelin sol alt köşesinde, çeyrek tur açılan kapağın arkasında.
Kapak arkasındaNasıl ulaşılır?
- Panelin sol alt köşesindeki kapağı bulun.
- Mandalı çeyrek tur çevirip kapağı açın.
- Soket kapağın arkasındadır; cihazı takın.
Renault Trucks D / D Wide
Sürücü tarafında, direksiyonun solundaki düğmelerin altında, panelin sol alt köşesindeki kapağın arkasında.
Kapak arkasındaNasıl ulaşılır?
- Panelin sol alt köşesine bakın.
- Mandalı çeyrek tur çevirip kapağı açın.
- Soket kapağın arkasındadır; cihazı takın.
Renault Trucks T
Sürücü tarafında, gösterge panelinin solundaki düğmelerin altında, çeyrek tur açılan kapağın arkasında.
Kapak arkasındaNasıl ulaşılır?
- Panelin en solundaki düğme grubunun altındaki kapağı bulun.
- Mandalı çeyrek tur çevirip kapağı açın.
- Soket kapağın arkasındadır; cihazı takın.
Volvo Trucks FH
Sürücü tarafında, panelin kapıya bakan sol alt ucunda, direksiyon ayar pedalının yanındaki kapağın arkasında.
Kapak arkasındaNasıl ulaşılır?
- Sürücü kapısını açın.
- Panelin kapı tarafındaki sol alt yüzündeki küçük kapağı çıkarın.
- Mavi soket kapağın arkasındadır; cihazı takın.
Iveco Daily
Sürücü tarafında, torpidonun sol altında, pedalların hemen üstünde. Soket sarı renklidir.
AçıktaNasıl ulaşılır?
- Sürücü kapısını açın.
- Direksiyonun altında, pedalların üstündeki sol alt panele bakın.
- Sarı soket açıktadır; cihazı takın.
Mercedes-Benz Sprinter
Sürücü tarafında, far anahtarının altında, alt panelin alt yüzünde.
AçıktaNasıl ulaşılır?
- Sürücü kapısını açın.
- Direksiyonun solundaki far anahtarının altına, panelin alt yüzüne bakın.
- Soket açıktadır; cihazı takın.
Volkswagen Caddy
Sürücü tarafında, panelin alt kenarında, sol ayak dayama yerinin hemen üstünde. Soket aşağı bakar.
Nasıl ulaşılır?
- Sürücü kapısını açın ve ayak boşluğuna eğilin.
- Sol ayak dayama yerinin üstündeki panel kenarına alttan bakın.
- Cihazı alttan yukarı doğru takın.
Fiat Egea / Tipo
Sürücü tarafında, torpidonun altında, kırmızı kaput açma kolunun hemen sağında.
AçıktaNasıl ulaşılır?
- Sürücü ayak boşluğuna eğilin.
- Kırmızı kaput açma kolunu bulun; soket hemen sağında, aşağı bakar durumdadır.
- Cihazı alttan takın.
MG HS
Sürücü ayak boşluğunda, gaz pedalının sağ üstünde, torpidonun alt kenarında.
AçıktaNasıl ulaşılır?
- Sürücü ayak boşluğuna eğilin.
- Gaz pedalının sağ üstündeki panel kenarına bakın.
- Soket aşağı bakar durumdadır; cihazı alttan takın.
Mercedes-Benz C 180 (W205)
Sürücü tarafında, pedalların sol üstünde, kırmızı kaput açma kolunun hemen sağında.
AçıktaNasıl ulaşılır?
- Sürücü ayak boşluğundaki kırmızı kaput açma kolunu bulun.
- Soket kolun hemen sağındadır.
- Cihazı doğrudan takın.
Mercedes-Benz E 200 d (W213)
Sürücü tarafında, pedalların üstünde, kırmızı kaput açma kolunun hemen sağında.
AçıktaNasıl ulaşılır?
- Sürücü ayak boşluğundaki kırmızı kaput açma kolunu bulun.
- Soket kolun hemen sağındadır.
- Cihazı doğrudan takın.
Opel Astra H
Orta konsolda, el freni kolunun önündeki plastik kapağın arkasında.
Kapak arkasındaNasıl ulaşılır?
- El freni kolunun önündeki orta konsol kapağını bulun.
- Kapağı tırnaklarından dikkatlice çekip çıkarın.
- Soket kapağın arkasındadır; cihazı takın.
Renault Symbol
Yolcu tarafında, torpido gözünün içinde, arka duvarda. Soket sarı renklidir.
Kapak arkasındaNasıl ulaşılır?
- Torpido gözünü açıp içini boşaltın.
- Gözün arka üst duvarına bakın.
- Sarı soket buradadır; cihazı takın.
Seat Ibiza
Sürücü tarafında, pedalların solunda, sol ayak dayama yerinin üstünde. Soket mor renklidir.
AçıktaNasıl ulaşılır?
- Sürücü koltuğuna oturun.
- Pedalların solunda, ayak dayama yerinin üstündeki panel kenarına bakın.
- Mor soket aşağı bakar; cihazı alttan takın.
Skoda Superb
Sürücü tarafında, direksiyonun sol altında, sol ayak dayama yerinin üstünde.
AçıktaNasıl ulaşılır?
- Sürücü ayak boşluğunda panelin kapı tarafındaki alt kenarına bakın.
- Soketin üstünde mor bir koruma kapağı varsa ortaya doğru kaydırıp çıkarın.
- Cihazı alttan takın.
Volkswagen Polo
Sürücü ayak boşluğunda, pedalların sol üstünde, torpidonun alt kenarında. Soket mor renklidir.
AçıktaNasıl ulaşılır?
- Sürücü ayak boşluğuna eğilin.
- Pedalların sol üstündeki panel kenarına bakın; fener işinizi kolaylaştırır.
- Mor soket aşağı bakar; cihazı alttan takın.
Grove GMK5150XL (sürüş kabini)
Sürüş kabininde, ön paneldeki saklama gözünün kapağı arkasında.
Kapak arkasındaNasıl ulaşılır?
- Sürüş kabinine binin.
- Ön paneldeki saklama gözünün kapağını açın.
- Teşhis bağlantıları kapağın arkasındadır.
Aradığınız araç listede yok.
Konumlar üretici kullanım kılavuzları ve servis kaynaklarından derlenmiştir; model yılına ve donanıma göre farklılık gösterebilir. Marka, model ve yılını bize yazın; soket yerini bulup listeye ekleyelim.Aracınız listede yok mu?
